Hangzhou Ocean Industry Co., Ltd. est l’un des principaux fabricants et fournisseurs de chaînes d’entraînement pour escaliers mécaniques en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.
Hangzhou Océan Industrie CO., Ltd. sommes un fabricant professionnel et la plupart de nos produits sont exportés vers l'Europe depuis 2005.
Nos accessoires spéciaux et nos chaînes agricoles s'adaptent à toutes les conditions de travail agricoles difficiles. Ils sont fabriqués en acier allié résistant à l'usure avec un revêtement anti-corrosion et sont compatibles avec les accessoires K, F, CA personnalisés pour les moissonneuses, les tracteurs et les presses à balles. Haute résistance à la traction pour une durée de vie plus longue, OEM et ODM flexibles pour les grossistes mondiaux de machines agricoles.
Paramètre
La plupart de nos clients OEM nous envoient des dessins et nous produirons selon leurs dessins. Vous pouvez également nous envoyer un dessin par e-mail-, notre ingénieur vous proposera alors son aide. S'il n'y a pas de dessin, échantillonnez également OK. Catalogue également OK.

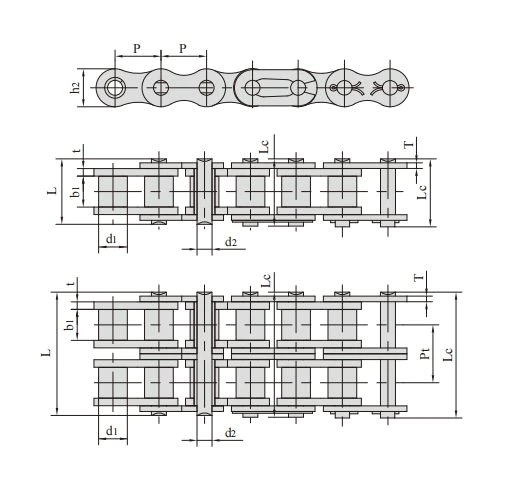

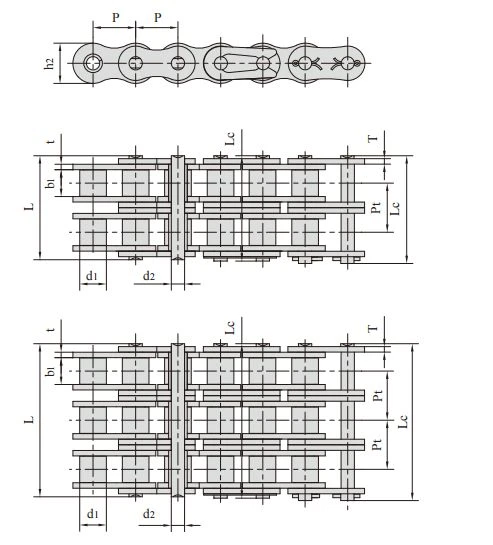

Dessins et données de paramètres
La chaîne d'entraînement de l'escalator est divisée en chaîne d'entraînement principale et chaîne d'entraînement par courroie de main courante, qui sont conçues selon la norme ISO 606, et sa dimension d'interchangeabilité est conforme à la chaîne à rouleaux standard, principalement la chaîne à rouleaux de la série A, la chaîne à rouleaux de la série B et sa chaîne renforcée.
Utilisant des matériaux de haute-qualité et une technologie de traitement avancée, le produit présente les caractéristiques d'une résistance élevée à la traction et à la fatigue ; La résistance à la traction de la chaîne d'entraînement principale renforcée atteint 1,2 fois la résistance à la traction minimale de la norme ISO, et la résistance à la fatigue atteint plus de 1,6 fois la résistance à la charge dynamique minimale de la norme ISO.
Les produits sont adaptés à des fabricants d'hôtes d'escaliers mécaniques bien connus dans le pays et à l'étranger, et sont largement utilisés dans diverses stations de métro, gares ferroviaires à grande vitesse et autres escaliers mécaniques de transport ferroviaire et de centres commerciaux, parmi lesquels la chaîne d'entraînement principale renforcée est principalement utilisée dans les escaliers mécaniques lourds des transports publics.

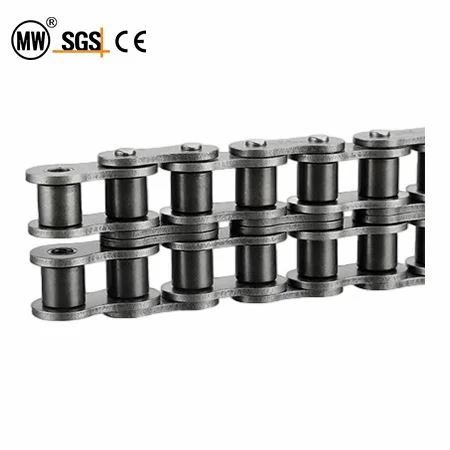

Chaînes d'entraînement pour escaliers mécaniques
| Numéro de chaîne | Pas | Rouleau diamètre |
Largeur entre intérieur assiettes |
Épingle diamètre |
Épingle longueur |
Intérieur plaque profondeur |
Plaque épaisseur |
Transversal pas |
Traction force |
Dynamique charger force |
Poids par mètre |
|
| P | d1 maximum |
b1 min |
d2 maximum |
L maximum |
LC maximum |
h2 maximum |
t/T maximum |
Pt | Q min |
Fd min |
q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| 16A(FQ)-1 | 25.40 | 15.88 | 15.75 | 7.92 | 32.70 | 36.50 | 24.00 | 3.25 | - | 56.7/12746 | 9.55 | 2.60 |
| 16A(FQ)-2 | 25.40 | 15.88 | 15.75 | 7.92 | 62.70 | 65.30 | 24.00 | 3.25 | 29.29 | 113.4/25492 | 12.80 | 5.51 |
| 16A(FQ)-3 | 25.40 | 15.88 | 15.75 | 7.92 | 91.70 | 94.60 | 24.00 | 3.25 | 29.29 | 170.1/38238 | 19.20 | 7.89 |
| 16B(FQ)-1 | 25.40 | 15.88 | 17.02 | 8.28 | 36.10 | 39.10 | 21.00 | 4.15/3.10 | - | 60.0/13488 | 12.50 | 2.71 |
| 16B(FQ)-2 | 25.40 | 15.88 | 17.02 | 8.28 | 68.00 | 71.00 | 21.00 | 4.15/3.10 | 31.88 | 127.5/28662 | 19.00 | 5.42 |
| 20A(FQ)-2 | 31.75 | 19.05 | 18.90 | 9.53 | 76.40 | 80.50 | 30.00 | 4.00 | 35.76 | 174.0/39115 | 19.56 | 7.80 |
| 20A(FQ)-3 | 31.75 | 19.05 | 18.90 | 9.53 | 112.20 | 116.30 | 30.00 | 4.00 | 35.76 | 261.0/58673 | 29.35 | 11.77 |
| 20B(FQ)-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.30 | 45.00 | 26.40 | 4.50/3.50 | - | 95.0/21356 | 13.50 | 3.70 |
| 20B(FQ)-2 | 31.75 | 19.05 | 19.56 | 10.19 | 77.80 | 81.50 | 26.40 | 4.50/3.51 | 36.45 | 195.0/43836 | 30.00 | 7.20 |
| 24A(FQ)-2 | 38.10 | 22.23 | 25.22 | 11.10 | 95.80 | 99.70 | 35.70 | 4.80 | 45.44 | 284.0/63843 | 46.00 | 11.70 |
| 24B(FQ)-2 | 38.10 | 35.40 | 25.40 | 14.63 | 101.70 | 106.20 | 33.20 | 6.00/4.80 | 48.36 | 280.0/62944 | 26.40 | 14.07 |
| 24B(FQ)-3 | 38.10 | 35.40 | 25.40 | 14.63 | 150.10 | 154.60 | 33.20 | 6.00/4.81 | 48.36 | 425.0/95540 | 39.60 | 21.07 |
| 28A(FQ)-2 | 44.45 | 25.40 | 25.22 | 12.70 | 103.30 | 107.90 | 41.00 | 5.60 | 48.87 | 380.0/85424 | 69.00 | 15.10 |
Type renforcé Amélioré
| Numéro de chaîne | Pas | Rouleau diamètre |
Largeur entre intérieur assiettes |
Épingle diamètre |
Épingle longueur |
Intérieur plaque profondeur |
Plaque épaisseur |
Transversal pas |
Traction force |
Moyenne traction force |
Poids par mètre |
|
| P | d1 maximum |
b1 min |
d2 maximum |
L maximum |
LC maximum |
h2 maximum |
t/T maximum |
Pt | Q min |
Q0 min |
q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| 16AFT-1 | 25.40 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | - | 70.56/15861 | 82.50 | 8.80 |
| 16AFT-2 | 25.40 | 15.88 | 15.75 | 7.92 | 62.70 | 65.80 | 24.00 | 3.25 | 29.29 | 132.30/29741 | 165.40 | 5.51 |
| 16AFTZ-3 | 25.40 | 15.88 | 15.75 | 7.92 | 91.70 | 95.10 | 24.00 | 3.25 | 29.29 | 232.50/52266 | 255.90 | 8.18 |
| 20AFT-2 | 31.75 | 19.05 | 18.90 | 9.53 | 76.40 | 80.50 | 30.10 | 4.00 | 35.76 | 220.00/49456 | 262.50 | 8.09 |
| 20AFT-3 | 31.75 | 19.05 | 18.90 | 9.53 | 112.20 | 116.30 | 30.10 | 4.00 | 35.76 | 330.00/74184 | 395.00 | 12.10 |
| 24AFTZ-2 | 38.10 | 22.23 | 25.22 | 11.10 | 95.80 | 99.70 | 36.20 | 4.80 | 45.44 | 339.00/76210 | 373.00 | 12.60 |
| 24AFTZ-3 | 38.10 | 22.23 | 25.22 | 11.10 | 141.40 | 145.20 | 36.20 | 4.80 | 45.44 | 520.00/116896 | 573.00 | 18.90 |
| 28AFTZ-2 | 44.45 | 25.40 | 25.22 | 12.70 | 103.3 | 107.90 | 42.20 | 5.60 | 48.87 | 445.50/100148 | 490.00 | 16.35 |
Auto-lubrifiant
| Numéro de chaîne | Pas | Rouleau diamètre |
Largeur entre intérieur assiettes |
Épingle diamètre |
Épingle longueur |
Intérieur plaque profondeur |
Plaque épaisseur |
Transversal pas |
Traction force |
Dynamique charger force |
Poids par mètre |
|
| P | d1 maximum |
b1 min |
d2 maximum |
L maximum |
LC maximum |
h2 maximum |
t/T maximum |
Pt | Q min |
Fd min |
q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| 16ASLR(FQ)-2 | 25.40 | 15.88 | 15.75 | 7.92 | 62.70 | 65.30 | 24.00 | 3.25 | 29.29 | 111.2/24998 | 12.80 | 5.21 |
| 16BSLR(FQ)-1 | 25.40 | 15.88 | 17.02 | 8.28 | 36.10 | 39.10 | 21.00 | 4.15/3.10 | - | 72.0/16185 | 12.50 | 2.69 |
| 16BSLR(FQ)-2 | 25.40 | 15.88 | 17.02 | 8.28 | 68.00 | 71.00 | 21.00 | 4.15/3.10 | 31.88 | 149.5/33607 | 19.00 | 5.48 |
| 20BSLR(FQ)-2 | 31.75 | 19.05 | 19.56 | 10.19 | 77.80 | 81.50 | 26.40 | 4.50/3.51 | 36.45 | 200.0/44860 | 30.00 | 8.04 |
| 24ASLR(FQ)-2 | 38.10 | 22.23 | 25.22 | 11.10 | 95.80 | 99.70 | 35.70 | 4.80 | 45.44 | 284.0/63843 | 46.00 | 11.82 |
| 24BSLR(FQ)-2 | 38.10 | 35.40 | 25.40 | 14.63 | 101.70 | 106.20 | 33.20 | 6.00/4.80 | 48.36 | 319.2/71756 | 37.20 | 12.43 |
| 28ASLR(FQ)-2 | 44.45 | 25.40 | 25.22 | 12.70 | 103.30 | 107.90 | 41.00 | 5.60 | 48.87 | 380.0/85424 | 69.00 | 14.80 |
FAQ
Q : Quelles sont les performances de base requises par la chaîne d'entraînement des escaliers mécaniques ?
R : Transmission stable de faibles-vibrations et longue durée de vie en fatigue pour un fonctionnement-d'une journée entière.
Q : Pourquoi adopter une lubrification étanche pour les chaînes d'entraînement des escaliers mécaniques ?
R : Verrouillez la graisse interne pour réduire l’usure et éviter les remplissages d’huile fréquents.
Q : Quelles sont vos conditions de paiement ?
R : T/T 30 % comme dépôt et 70 % avant la livraison.
Q : Si vous ne trouvez pas le produit sur notre site Web, que faire ensuite ?
R : Veuillez nous envoyer une demande avec des photos et des dessins du produit par e-mail ou par d'autres moyens et nous vérifierons.
