Hangzhou Ocean Industry Co., Ltd. est l'un des principaux fabricants et fournisseurs d'accouplements de type el-els en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.

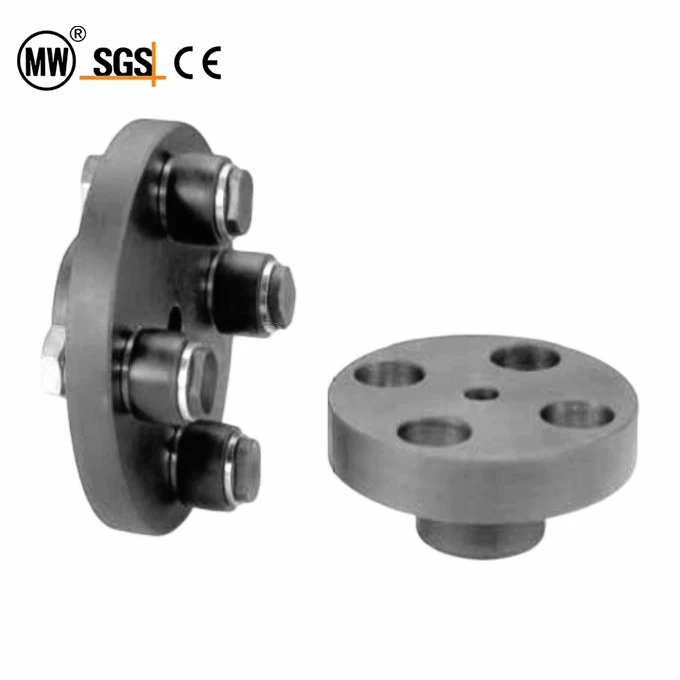

L'accouplement de type EL/ELS est un connecteur très flexible conçu pour les machines présentant des caractéristiques de couple inégales ou des désalignements axiaux importants. Ces accouplements sont parfaitement adaptés aux applications exigeant des niveaux élevés de rigidité en torsion et d'amortissement.
Caractéristiques du produit : Les accouplements de type EL/ELS offrent une flexibilité de torsion exceptionnelle, éliminant efficacement le phénomène de rebond de torsion ; Grâce à leur faible rigidité en torsion et à leur faible capacité d'amortissement, ils sont optimaux pour les machines à répartition inégale du couple ; En proposant des connexions d'arbre-à-arbre ou de bride-à-arbre, nous pouvons également personnaliser d'autres types de connexions pour répondre aux exigences spécifiques des clients, les rendant ainsi adaptées à une gamme de contextes industriels, notamment la conservation de l'eau, l'hydroélectricité, les nouvelles énergies, la métallurgie et la protection de l'environnement.
Paramètre
Gamme de produits
| Normes | Type de série | Gamme de tailles |
| ANSI | EL | EL 35-EL 315 |
| ELS | EL S44-EL S250 | |
| VACARME | EL | EL 90-EL 800 |
| ELS | EL S112-EL S630 |
ANSI

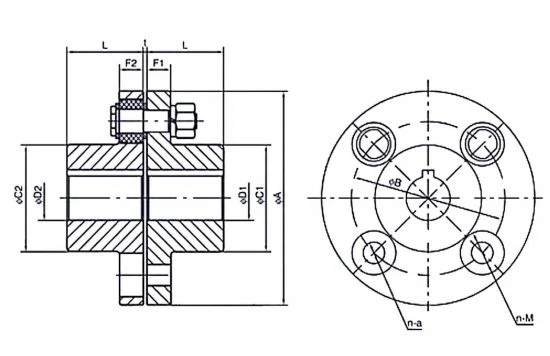

EL
| Catalogue | Dimensions fondamentales | Alésage | Couple maximal (en - lb) | Révolution maximale (r/Pm) | Nombre de boulons (n) | Poids en livres | ||||||||||
| A | L | B | a | M | C | F | Alésage pilote | Alésage maximum | ||||||||
| C1 | C2 | F1 | F2 | |||||||||||||
| EL-35 | 39/16 | 11/8 | 23/8 | 5/16 | 3/4 | 0.118 | 17/16 | 9/16 | - | 3/4 | 133 | 4000 | 4 | 2.8 | ||
| EL-40 | 4 | 17/16 | 25/8 | 3/8 | 7/8 | 0.118 | 111/16 | 5/8 | - | 1 | 257 | 4000 | 4 | 4.1 | ||
| EL-44 | 43/8 | 19/16 | 215/16 | 3/8 | 7/8 | 0.118 | 2 | 5/8 | - | 11/8 | 292 | 4000 | 4 | 5.4 | ||
| EL-50 | 5 | 13/4 | 33/8 | 9/16 | 11/4 | 0.118 | 23/16 | 2 | 11/16 | - | 11/8 | 646 | 4000 | 4 | 7.4 | |
| EL-55 | 51/2 | 2 | 4 | 9/16 | 11/4 | 0.118 | 213/16 | 21/2 | 11/16 | - | 13/8 | 1151 | 4000 | 6 | 10.0 | |
| EL-63 | 63/8 | 23/16 | 41/2 | 9/16 | 11/4 | 0.118 | 31/8 | 11/16 | - | 13/4 | 1770 | 4000 | 8 | 13.8 | ||
| EL-71 | 71/8 | 21/2 | 53/16 | 9/16 | 11/4 | 0.118 | 31/2 | 11/16 | - | 2 | 2036 | 3500 | 8 | 18.5 | ||
| EL-79 | 77/8 | 213/16 | 511/16 | 3/4 | 15/8 | 0.157 | 4 | 7/8 | 11/16 | 23/16 | 3894 | 3200 | 8 | 28.7 | ||
| EL-88 | 87/8 | 31/8 | 65/8 | 3/4 | 15/8 | 0.157 | 43/8 | 7/8 | 11/16 | 21/2 | 4514 | 2850 | 8 | 37.3 | ||
| EL-100 | 10 | 31/2 | 71/16 | 1 | 2 | 0.157 | 5 | 11/8 | 3/4 | 213/16 | 7524 | 2550 | 8 | 54.8 | ||
| EL-110 | 11 | 4 | 71/8 | 11/8 | 21/4 | 0.157 | 51/2 | 11/8 | 19/16 | 13/16 | 31/8 | 13275 | 2300 | 8 | 77.1 | |
| EL-124 | 123/8 | 43/8 | 93/8 | 11/8 | 21/4 | 0.157 | 61/4 | 11/8 | 19/16 | 11/4 | 31/2 | 19470 | 2050 | 10 | 104 | |
| EL-140 | 14 | 5 | 101/4 | 17/16 | 27/8 | 0.197 | 71/16 | 17/16 | 23/16 | 11/4 | 4 | 30975 | 1800 | 8 | 163 | |
| EL-158 | 153/4 | 5 | 117/8 | 17/16 | 27/8 | 0.197 | 77/8 | 17/16 | 23/16 | 2 | 45/16 | 44250 | 1600 | 10 | 206 | |
| EL-180 | 173/4 | 51/2 | 14 | 17/16 | 27/8 | 0.197 | 87/8 | 17/16 | 23/16 | 23/8 | 5 | 62835 | 1400 | 12 | 272 | |
| EL-220 | 22 | 61/4 | 173/4 | 17/16 | 27/8 | 0.197 | 10 | 17/16 | 23/16 | 31/8 | 51/2 | 88500 | 1150 | 14 | 426 | |
| EL-250 | 247/8 | 71/16 | 207/8 | 17/16 | 27/8 | 0.197 | 11 | 17/16 | 23/16 | 31/2 | 63/8 | 141600 | 1000 | 18 | 559 | |
| EL-280 | 28 | 813/16 | 235/8 | 17/16 | 27/8 | 0.197 | 123/8 | 23/16 | 45/16 | 71/16 | 221250 | 900 | 24 | 876 | ||
| EL-281 | 28 | 97/8 | 227/8 | 13/4 | 37/16 | 0.276 | 14 | 31/8 | 411/16 | 77/8 | 300900 | 900 | 20 | 1212 | ||
| EL-315 | 311/2 | 107/16 | 263/8 | 13/4 | 37/16 | 0.276 | 143/4 | 31/8 | 51/8 | 81/4 | 398250 | 800 | 22 | 1536 | ||

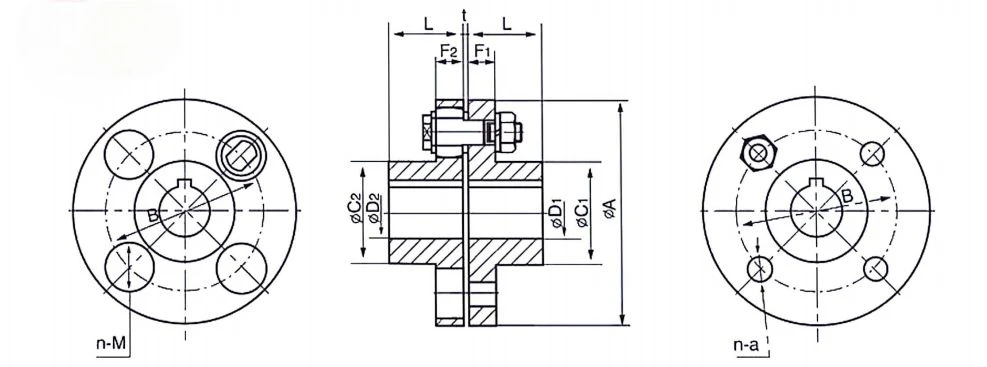

ELS
| Catalogue | Dimensions fondamentales | Alésage | Couple maximal (en - lb) | Révolution maximale (tr/min) | Boulons (n) | Poids en livres | ||||||||||
| A | L | B | a | M | t | C | F | Pilote | Max. | |||||||
| C1 | C2 | F1 | F2 | |||||||||||||
| ELS-44 | 43/8 | 19/16 | 215/16 | 3/8 | 7/8 | 0.118 | 2 | 5/8 | 1/2 | 13/16 | 292 | 6000 | 4 | 5.7 | ||
| ELS-50 | 5 | 13/4 | 33/8 | 9/16 | 11/4 | 0.118 | 23/16 | 2 | 11/16 | 1/2 | 13/8 | 646 | 6000 | 4 | 7.8 | |
| ELS-55 | 51/2 | 2 | 4 | 9/16 | 11/4 | 0.118 | 213/16 | 21/2 | 11/16 | 1/2 | 11/2 | 1151 | 6000 | 6 | 10.4 | |
| ELS-63 | 63/8 | 23/16 | 41/2 | 9/16 | 11/4 | 0.118 | 31/8 | 11/16 | 9/16 | 17/8 | 1770 | 6000 | 8 | 14.4 | ||
| ELS-71 | 71/8 | 21/2 | 53/16 | 9/16 | 11/4 | 0.118 | 31/2 | 11/16 | 9/16 | 21/8 | 2036 | 5250 | 8 | 19.0 | ||
| ELS-79 | 77/8 | 213/16 | 511/16 | 3/4 | 15/8 | 0.157 | 4 | 7/8 | 11/16 | 23/8 | 3894 | 4800 | 8 | 29.7 | ||
| ELS-88 | 87/8 | 31/8 | 65/8 | 3/4 | 15/8 | 0.157 | 43/8 | 7/8 | 11/16 | 23/4 | 4514 | 4300 | 8 | 37.9 | ||
| ELS-100 | 10 | 31/2 | 71/16 | 1 | 2 | 0.157 | 5 | 11/8 | 3/4 | 215/16 | 7523 | 3800 | 8 | 57.3 | ||
| ELS-110 | 11 | 4 | 77/8 | 11/8 | 21/4 | 0.157 | 51/2 | 11/8 | 19/16 | 13/16 | 35/16 | 13275 | 3450 | 8 | 80.2 | |
| ELS-124 | 123/8 | 43/8 | 93/8 | 11/8 | 21/4 | 0.157 | 61/4 | 11/8 | 19/16 | 11/4 | 4 | 19470 | 3050 | 10 | 106 | |
| ELS-140 | 14 | 5 | 101/4 | 17/16 | 27/8 | 0.197 | 71/16 | 17/16 | 23/16 | 11/4 | 45/16 | 30975 | 2700 | 8 | 168 | |
| ELS-158 | 153/4 | 5 | 117/8 | 17/16 | 27/8 | 0.197 | 77/8 | 17/16 | 23/16 | 2 | 5 | 44250 | 2400 | 10 | 210 | |
| ELS-180 | 173/4 | 51/2 | 14 | 17/16 | 27/8 | 0.197 | 87/8 | 17/16 | 23/16 | 23/8 | 51/2 | 62835 | 2150 | 12 | 278 | |
| ELS-220 | 22 | 61/4 | 173/4 | 17/16 | 27/8 | 0.197 | 10 | 17/16 | 23/16 | 31/8 | 57/8 | 88500 | 1700 | 14 | 445 | |
| ELS-250 | 247/8 | 71/16 | 207/8 | 17/16 | 27/8 | 0.197 | 11 | 17/16 | 23/16 | 31/2 | 65/8 | 141600 | 1500 | 18 | 585 | |
Diagrammes conceptuels pour l'erreur d'installation
| Catalogue | Erreur d'excentricité (po.) | Erreur d'angularité (degré) | Erreur de jeu de l'extrémité de l'arbre- (po) |
| EL90-125 | 0.004 | 0.17 | 士0.083 |
| EL140-180 | 0.008 | 0.17 | 士0.083 |
| EL200-250 | 士0.110 | ||
| EL280-315 | 0.012 | 0.17 | 士0.110 |
| EL355-710 | 士0.138 | ||
| EL711-800 | 士0.193 |
VACARME
EL
| Catalogue | Dimensions fondamentales | Alésage | Boulons | Couple maximum (Nm) | Révolution maximale n (tr/min) | Moment d'inertie (kg.㎠) | G (kg) | |||||||||||
| A | B | C1 | C2 | M | a | L | t | F1 | F2 | Pilote | Max. | Tailles | Quantité | |||||
| EL-90 EL-100 EL-112 EL-125 EL-140 |
90 100 112 125 140 |
60 67 75 85 100 |
35.5 42.5 50 56 71 |
35.5 42.5 50 50 63 |
19 23 23 32 32 |
8 10 10 14 14 |
28 35.5 40 45 50 |
3 3 3 3 3 |
14 16 16 18 18 |
- - - - - |
20 25 28 32 38 |
M8 | 4 | 15 | 4000 | 13 | 1.37 | |
| M10 | 4 | 29 | 4000 | 24 | 2.00 | |||||||||||||
| M10 | 4 | 33 | 4000 | 38 | 2.64 | |||||||||||||
| M12 | 4 | 73 | 4000 | 65 | 3.59 | |||||||||||||
| M12 | 6 | 130 | 4000 | 110 | 4.88 | |||||||||||||
| EL-160 EL-180 EL-200 EL-224 EL-250 |
160 180 200 224 250 |
115 132 145 170 180 |
80 90 100 112 125 |
32 32 41 41 51 |
14 14 20 20 25 |
56 63 71 80 90 |
3 3 4 4 4 |
18 18 22.4 22.4 28 |
- - 18 18 20 |
45 50 56 63 71 |
M12 | 8 | 200 | 4000 | 190 | 6.70 | ||
| M12 | 8 | 230 | 3500 | 300 | 8.98 | |||||||||||||
| M20 | 8 | 440 | 3200 | 600 | 13.90 | |||||||||||||
| M20 | 8 | 510 | 2850 | 960 | 18.10 | |||||||||||||
| M24 | 8 | 850 | 2550 | 1800 | 26.60 | |||||||||||||
| EL-280 EL-315 EL-355 EL-400 EL-450 |
280 315 355 400 450 |
200 236 260 300 355 |
140 160 180 200 224 |
57 57 72 72 72 |
28 28 35.5 35.5 35.5 |
100 112 125 125 140 |
4 4 5 5 5 |
28 28 35.5 35.5 35.5 |
40 40 56 56 56 |
30 32 32 50 60 |
80 90 100 110 125 |
M24 | 8 | 1500 | 2300 | 3200 | 37.40 | |
| M24 | 10 | 2200 | 2050 | 5300 | 50.30 | |||||||||||||
| M30 | 8 | 3500 | 1800 | 11000 | 79.20 | |||||||||||||
| M30 | 10 | 5000 | 1600 | 18000 | 100.00 | |||||||||||||
| M30 | 12 | 7100 | 1400 | 29000 | 132.00 | |||||||||||||
| EL-560 EL-630 EL-710 EL-711 EL-800 |
560 630 710 710 800 |
450 530 600 580 670 |
250 280 315 355 375 |
72 72 72 87 87 |
35.5 35.5 35.5 45 45 |
160 180 224 250 265 |
5 5 5 7 7 |
35.5 35.5 |
56 56 |
80 90 110 120 130 |
140 160 180 200 210 |
M30 M30 M30 M42 M42 |
14 18 24 20 22 |
10000 16000 25000 34000 45000 |
1150 1000 900 900 800 |
68000 110000 220000 320000 510000 |
207.00 271.00 425.00 588.00 745.00 |
|
| 56 80 80 |
||||||||||||||||||
ELS
| Catalogue | Dimensions fondamentales | Alésage | Boulons | Couple maximum (Nm) | Révolution maximale n (tr/min) | Moment d'inertie (kg.㎠) | G (kg) | |||||||||||
| A | B | C1 | C2 | M | a | L | t | F1 | F2 | Pilote | Max. | Tailles | Quantité | |||||
| ELS-112 ELS-125 ELS-140 ELS-160 ELS-180 |
112 125 140 160 180 |
75 85 100 115 132 |
50 56 71 80 90 |
50 50 63 80 90 |
23 32 32 32 32 |
10 14 14 14 14 |
40 45 50 56 63 |
3 3 3 3 3 |
16 18 18 18 18 |
13 13 13 14 14 |
30 30 38 48 55 |
M10 M12 M12 M12 M12 |
4 4 6 8 8 |
33 73 130 200 230 |
6000 6000 6000 6000 5250 |
41 69 110 200 320 |
2.78 3.76 5.06 6.98 9.23 |
|
| ELS-200 ELS-224 ELS-250 ELS-280 ELS-315 |
200 224 250 280 315 |
145 170 180 200 236 |
100 112 125 140 160 |
41 41 51 57 57 |
20 20 25 28 28 |
71 80 90 100 112 |
4 4 4 4 4 |
22.4 22.4 28 |
18 18 20 30 32 |
65 70 75 85 100 |
M20 M20 M24 M24 M24 |
8 8 8 8 10 |
440 510 850 1500 2200 |
4800 4300 3800 3450 3050 |
6401 1001 900 3400 5600 |
14.4 18.4 27.8 38.9 51.2 |
||
| 28 28 |
40 40 |
|||||||||||||||||
| ELS-355 ELS-400 ELS-450 ELS-560 ELS-630 |
355 400 450 560 630 |
260 300 355 450 530 |
180 200 224 250 280 |
72 72 72 72 72 |
35.5 35.5 35.5 35.5 35.5 |
125 125 140 160 180 |
5 5 5 5 5 |
35.5 35.5 35.5 35.5 35.5 |
56 56 56 56 56 |
32 50 60 80 90 |
110 125 140 150 170 |
M30 M30 M30 M30 M30 |
8 10 12 14 18 |
3500 5000 7100 10000 16000 |
2700 2400 2150 1700 1500 |
12000 19000 31000 72000 120000 |
81.4 102 135 216 284 |
|
Diagrammes conceptuels pour l'erreur d'installation
| catalogue | Erreurs d'excentricité (mm) | Erreurs d'angularité (degré) | Erreurs de jeu en bout d'arbre- (mm) |
| EL90-125 | 0.10 | 0.17 | 士2.10 |
| EL140-180 | 0.20 | 0.17 | 士2.10 |
| EL200-250 | 士2.80 | ||
| EL280-315 | 0.30 | 0.17 | 士2.80 |
| EL355-710 | 士3.50 | ||
| EL711-800 | 士4.90 |
