Hangzhou Ocean Industry Co., Ltd. est l’un des principaux fabricants et fournisseurs de pignons simples doubles BTL en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.

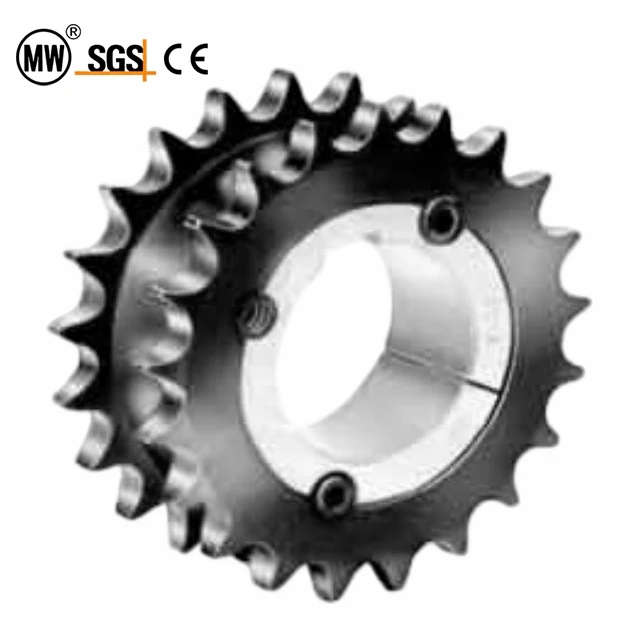

Les pignons doubles simples BTL sont des pignons conçus pour des applications industrielles spécifiques, visant à entraîner deux chaînes indépendantes à travers un seul arbre. Ce type de pignon est largement utilisé dans plusieurs domaines, tels que les applications qui nécessitent que deux composants ou plus soient alimentés par un arbre d'entraînement commun.
Plus précisément, les pignons simples doubles BTL sont fabriqués en acier étiré à froid 1045 et subissent un traitement de durcissement de précision pour garantir une excellente résistance à l'usure et une durée de vie prolongée. De plus, la conception des pignons doubles simples BTL permet à deux chaînes indépendantes de fonctionner simultanément sans contact, permettant à une chaîne de sortir dans une direction tandis que l'autre peut sortir dans une autre direction, par exemple l'une s'étendant vers le haut et l'autre parallèle au sol. Cette conception améliore non seulement la flexibilité de l'équipement, mais améliore également les performances globales et la fiabilité du système.
En résumé, les pignons simples et doubles BTL excellent dans diverses applications industrielles qui nécessitent une haute précision et une résistance à l'usure grâce à leurs matériaux de haute-qualité et à leurs processus de fabrication avancés.
Paramètre
Gamme de produits :
| Normes | Type de série | Gamme de tailles |
| ANSI | DS40-BTL pour pas de 1/2" | 19-24 |
| DS50-BTL pour pas de 5/8" | 17-24 | |
| DS60-BTL pour pas de 3/4" | 17-24 | |
| DS80-BTL pour pas de 1" | 17-23 | |
| DS100-BTL pour pas de 1 1/4" | 16-21 |
Double Simple BTL
DS40-BTL Pour 1/2''PAS

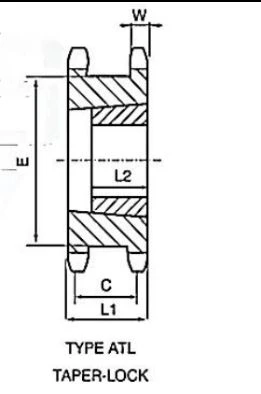

| Z | O.D | E | Bague | L1 | C | W | poids avec Bush | |||
| Taper | Alésage maximum | |||||||||
| 19 | 3.300 | 21/2 | 1215 | 11/4 | 113/32 | 11/8 | 0.284 | 1.1 | ||
| 20 | 3.460 | 25/8 | 1215 | 11/4 | 113/32 | 11/8 | 0.284 | 1.3 | ||
| 21 | 3.620 | 225/32 | 1615 | 15/8 | 113/32 | 11/8 | 0.284 | 1.3 | ||
| 22 | 3.780 | 215/16 | 1615 | 15/8 | 113/32 | 11/8 | 0.284 | 1.4 | ||
| 23 | 3.940 | 33/32 | 1615 | 15/8 | 113/32 | 11/8 | 0.284 | 1.5 | ||
| 24 | 4.100 | 317/64 | 1615 | 15/8 | 113/32 | 11/8 | 0.284 | 1.7 | ||
DS50-BTL Pour 5/8''PAS
| Z | O.D | E | Bague | L1 | C | W | poids. avec Bush | ||
| Taper | Alésage maximum | ||||||||
| 17 | 3.72 | 211/16 | 1615 | 15/8 | 121/32 | 15/16 | 0.343 | 1.8 | |
| 18 | 3.920 | 257/14 | 1615 | 15/8 | 121/32 | 15/16 | 0.343 | 2.2 | |
| 19 | 4.120 | 35/64 | 1615 | 15/8 | 121/32 | 15/16 | 0.343 | 2.7 | |
| 21 | 4.520 | 315/16 | 2012 | 2 | 121/32 | 15/16 | 0.343 | 3.3 | |
| 22 | 4.720 | 311/16 | 2012 | 2 | 121/32 | 15/16 | 0.343 | 3.5 | |
| 23 | 4.920 | 357/64 | 2012 | 2 | 121/32 | 15/16 | 0.343 | 3.7 | |
| 24 | 5.120 | 45/64 | 2012 | 2 | 121/32 | 15/16 | 0.343 | 4.1 | |
Double SimpleBTL
DS60-BTL Pour 3/4''PAS
| Z | O.D | E | Bague | L1 | C | W | poids avec Bush | ||
| Taper | Alésage maximum | ||||||||
| 17 | 4.460 | 37/32 | 1615 | 15/8 | 115/16 | 131/64 | 0.459 | 4.5 | |
| 18 | 4.700 | 315/32 | 2012 | 2 | 115/16 | 131/64 | 0.459 | 5.0 | |
| 19 | 4.950 | 345/64 | 2012 | 2 | 115/16 | 131/64 | 0.459 | 5.8 | |
| 20 | 5.190 | 361/64 | 2517 | 21/2 | 115/16 | 131/64 | 0.459 | 5.6 | |
| 21 | 5.430 | 43/16 | 2517 | 21/2 | 115/16 | 131/64 | 0.459 | 6.4 | |
| 23 | 5.910 | 443/64 | 2517 | 21/2 | 115/16 | 131/64 | 0.459 | 7.3 | |
| 24 | 6.150 | 429/32 | 2517 | 21/2 | 115/16 | 131/64 | 0.459 | 8.2 | |
DS80-BTL pour 1''PAS
| Z | O.D | E | Bague | L1 | C | W | poids avec Bush | |
| Taper | Alésage maximum | |||||||
| 17 | 5.95 | 45/16 | 2517 | 21/2 | 23/16 | 15/8 | 0.575 | 7.6 |
| 18 | 6.27 | 43/4 | 2517 | 21/2 | 23/16 | 15/8 | 0.575 | 8.7 |
| 19 | 6.59 | 461/64 | 3020 | 3 | 23/16 | 15/8 | 0.575 | 9.7 |
| 20 | 6.910 | 59/32 | 3020 | 3 | 23/16 | 15/8 | 0.575 | 10. |
| 21 | 7.240 | 519/32 | 3020 | 3 | 23/16 | 15/8 | 0.575 | 12. |
| 22 | 7.560 | 515/16 | 3020 | 3 | 23/16 | 15/8 | 0.575 | 13. |
| 23 | 7.88 | 615/64 | 3020 | 3 | 23/16 | 15/8 | 0.575 | 14.5 |
Double SimpleBTL
DS100-BTL pour 1 1/4''PAS
| Z | O.D | E | Bague | L1 | C | W | poids avec Bush | |
| Taper | Alésage maximum | |||||||
| 16 | 7.03 | 5 | 2517 | 21/2 | 211/16 | 2 | 0.692 | 13 |
| 17 | 7.44 | 513/25 | 3020 | 3 | 211/16 | 2 | 0.692 | 14 |
| 18 | 7.84 | 551/64 | 3020 | 3 | 211/16 | 2 | 0.692 | 16 |
| 19 | 8.240 | 613/64 | 3020 | 3 | 211/16 | 2 | 0.692 | 20 |
| 20 | 8.640 | 639/64 | 3020 | 3 | 211/16 | 2 | 0.692 | 24 |
| 21 | 9.040 | 7 | 3020 | 3 | 211/16 | 2 | 0.692 | 27.5 |
