Hangzhou Ocean Industry Co., Ltd. est l'un des principaux fabricants et fournisseurs de chaînes à joints toriques en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.
Hangzhou Océan Industrie CO., Ltd. sommes un fabricant professionnel et la plupart de nos produits sont exportés vers l'Europe depuis 2005.
Nos accessoires spéciaux et nos chaînes agricoles s'adaptent à toutes les conditions de travail agricoles difficiles. Ils sont fabriqués en acier allié résistant à l'usure avec un revêtement anti-corrosion et sont compatibles avec les accessoires K, F, CA personnalisés pour les moissonneuses, les tracteurs et les presses à balles. Haute résistance à la traction pour une durée de vie plus longue, OEM et ODM flexibles pour les grossistes mondiaux de machines agricoles.
Paramètre
La plupart de nos clients OEM nous envoient des dessins et nous produirons selon leurs dessins. Vous pouvez également nous envoyer un dessin par e-mail-, notre ingénieur vous proposera alors son aide. S'il n'y a pas de dessin, échantillonnez également OK. Catalogue également OK.

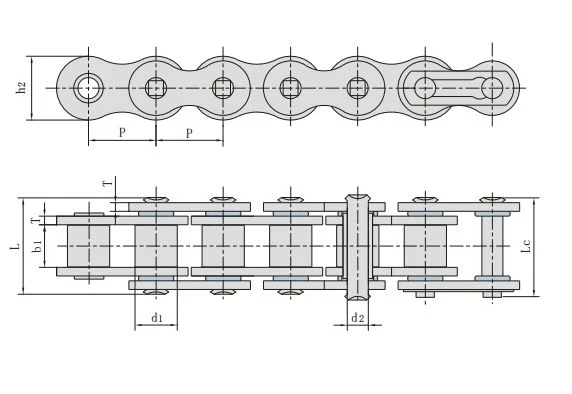

Dessins et données de paramètres
La dimension d'interchangeabilité de la chaîne à rouleaux à joint torique est conforme à la norme ls0 et correspond au pignon standard. Des joints toriques sont installés entre les plaques de chaîne extérieures et intérieures pour empêcher la perte de graisse et les articles divers de pénétrer dans l'espace du manchon d'arbre de la chaîne pendant l'utilisation, ce qui convient à l'environnement d'utilisation avec une résistance élevée à l'usure et incapable de lubrifier fréquemment.

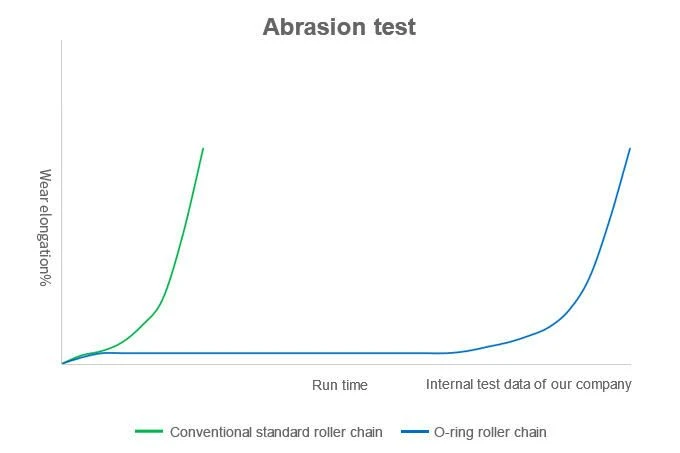

Dans les conditions de test, la résistance à l'usure de la chaîne à rouleaux à joint torique est plus de 10 fois supérieure à celle de la chaîne à rouleaux standard uniquement après la lubrification initiale. Les produits sont largement utilisés dans les machines agricoles, les motos et autres transmissions ouvertes.
-Chaînes à joints toriques
| Numéro de chaîne | Pas | Rouleau diamètre |
Largeur entre plaques intérieures |
Épingle diamètre |
Épingle longueur |
Plaque profondeur |
Plaque épaisseur |
Traction force |
Moyenne traction force |
Poids par mètre |
|
| P | d1 maximum |
b1 min |
d2 maximum |
L maximum |
LC maximum |
h2 maximum |
t/T | Q min |
Q0 | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| *35OU | 9.525 | 5.08 | 4.77 | 3.58 | 14.4 | 15.5 | 9.00 | 1.30 | 7.9/1776 | 9.4 | 0.39 |
| 40OU | 12.700 | 7.95 | 7.85 | 3.96 | 18.3 | 19.6 | 12.00 | 1.50 | 14.1/3205 | 17.5 | 0.67 |
| 50OR | 15.875 | 10.16 | 9.40 | 5.08 | 23.1 | 24.8 | 15.09 | 2.03 | 22.2/5045 | 29.4 | 1.19 |
| 50HORS | 15.875 | 10.16 | 9.40 | 5.08 | 24.7 | 26.4 | 15.09 | 2.42 | 22.2/4991 | 26.6 | 1.18 |
| 60OR | 19.050 | 11.91 | 12.57 | 5.94 | 28.5 | 30.4 | 18.00 | 2.42 | 31.8/7227 | 41.5 | 1.62 |
| 60ORF1 | 19.050 | 11.91 | 9.70 | 5.94 | 25.5 | 27.3 | 18.00 | 2.42 | 31.8/7149 | 38.1 | 1.49 |
| 60HORS | 19.050 | 11.91 | 12.57 | 5.94 | 31.7 | 34.2 | 18.00 | 3.25 | 31.8/7149 | 38.1 | 1.97 |
| 60HTOR | 19.050 | 11.91 | 12.57 | 5.94 | 31.7 | 33.2 | 18.00 | 3.25 | 45.0/10116 | 48.0 | 1.96 |
| 80OR | 25.400 | 15.88 | 15.75 | 7.92 | 35.6 | 37.3 | 24.00 | 3.25 | 56.7/12886 | 69.4 | 2.70 |
| 100OR | 31.750 | 19.05 | 18.95 | 9.53 | 43.3 | 47.0 | 30.00 | 4.00 | 88.5/20114 | 109.2 | 3.91 |
| 120OR | 38.100 | 22.23 | 25.22 | 11.11 | 54.0 | 57.5 | 35.70 | 4.80 | 127.0/28864 | 156.3 | 6.34 |
| 160HOR | 50.800 | 28.58 | 31.55 | 14.27 | 72.6 | 77.3 | 47.80 | 7.20 | 222.4/49996 | 266.8 | 11.13 |
| 200HOR | 63.500 | 39.68 | 37.85 | 19.85 | 91.6 | 98.5 | 60.00 | 9.50 | 347.0/78006 | 416.4 | 19.20 |
| #06BOR | 9.525 | 6.35 | 5.72 | 3.28 | 14.4 | 15.6 | 8.20 | 1.30 | 9.0/2023 | 10.4 | 0.45 |
| 08BOR | 12.700 | 8.51 | 7.75 | 4.45 | 18.8 | 19.9 | 11.80 | 1.60 | 18.0/4091 | 19.40 | 0.74 |
| 10BOR | 15.875 | 10.16 | 9.65 | 5.08 | 22.0 | 23.3 | 14.70 | 1.70 | 19.0/4271 | 22.8 | 1.00 |
| 12BOR | 19.050 | 12.07 | 11.68 | 5.72 | 24.9 | 26.8 | 16.00 | 1.85 | 29.0/6519 | 32.2 | 1.27 |
| 16BOR | 25.400 | 15.88 | 17.02 | 8.28 | 39.5 | 40.9 | 21.00 | 4.15/3.10 | 60.0/13488 | 72.0 | 2.85 |
| 16BHOR | 25.400 | 15.88 | 17.02 | 8.90 | 39.5 | 40.9 | 24.10 | 4.00/3.10 | 65.0/14612 | 78.0 | 3.19 |
| 20BOR | 31.750 | 19.05 | 19.56 | 10.19 | 44.5 | 48.5 | 26.40 | 4.50/3.50 | 95.0/21356 | 106.7 | 4.04 |
| *Chaîne de douille : d1 dans le tableau indique le diamètre extérieur de la douille. #Plaques latérales droites |
|||||||||||
FAQ
Q : Quelle est la fonction des joints toriques - sur cette chaîne ?
R : Les joints toriques-scellent la graisse à l'intérieur et isolent efficacement les contaminants externes.
Q : Pour quels environnements difficiles les chaînes à joints toriques-sont-elles adaptées ?
R : Usines poussiéreuses, équipements extérieurs et lignes de production humides.
Q : Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes usine.
Q : Quels sont vos avantages ?
R : 1. Fabricant, le prix le plus compétitif et la bonne qualité.
2. Des ingénieurs techniques parfaits vous offrent le meilleur support.
3. L'OEM est disponible.
4. Stock riche et livraison rapide.
