Hangzhou Ocean Industry Co., Ltd. est l'un des principaux fabricants et fournisseurs d'accouplements de type fl-fls en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.

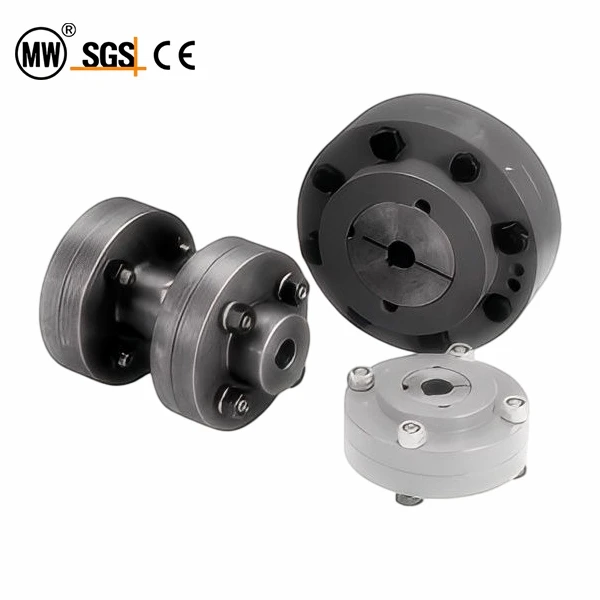

Les accouplements de type FL/FLS sont un produit d'accouplement largement utilisé dans divers équipements mécaniques, disponibles en plusieurs tailles et normes pour répondre à diverses exigences spécifiques d'application et de conception sur divers marchés.
La série FL, un accouplement à volant d'inertie, est principalement utilisée dans les équipements de construction tout-terrain-tels que les chargeuses sur chenilles, les nacelles élévatrices et les excavatrices, entre autres applications hydrauliques mobiles. Les paramètres spécifiques de la série FLS incluent les dimensions de base, l'alésage, la quantité de boulons, le couple maximal, la vitesse maximale et le moment d'inertie.
Paramètre
Gamme de produits
| Normes | Type de série | Gamme de tailles |
| ANSI/DIN | FL | FL100-FL630 |
| FLS | FLS112-FLS630 |
ANSI

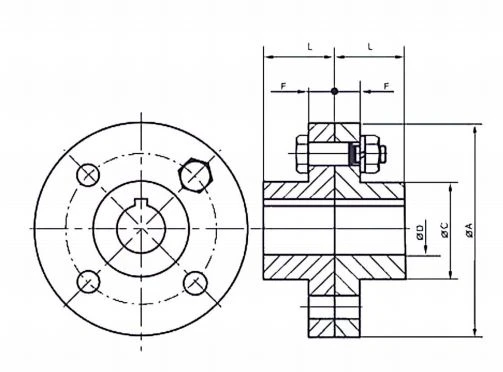

| Catalogue | Dimensions fondamentales | Alésage | Couple maximal (en - lb) | Régime de révolution maximum | Nombre de boulons n | Poids livres |
||||||
| A | L | C | B | F | a | Alésage pilote | Alésage maximum | |||||
| FL-40 | 4 | 17/16 | 15/8 | 25/8 | 5/8 | 3/8 | - | 1 | 558 | 4000 | 4 | 4.6 |
| FL-44 | 43/8 | 19/16 | 2 | 3 | 5/8 | 3/8 | - | 11/8 | 797 | 4000 | 4 | 6.1 |
| FL-50 | 5 | 13/4 | 23/16 | 33/8 | 23/32 | 9/16 | - | 11/4 | 1151 | 4000 | 4 | 8.5 |
| FL-55 | 51/2 | 2 | 213/16 | 4 | 23/32 | 9/16 | - | 11/2 | 1947 | 4000 | 6 | 11.8 |
| FL-63 | 63/8 | 23/16 | 31/8 | 49/16 | 23/32 | 9/16 | - | 13/4 | 3186 | 4000 | 8 | 15.8 |
| FL-71 | 71/8 | 21/2 | 31/2 | 51/4 | 23/32 | 9/16 | - | 2 | 4425 | 3800 | 8 | 20.8 |
| FL-79 | 77/8 | 213/16 | 4 | 53/4 | 7/8 | 3/4 | 11/16 | 23/16 | 6284 | 3550 | 8 | 32.4 |
| FL-88 | 87/8 | 31/8 | 43/8 | 611/16 | 7/8 | 3/4 | 11/16 | 21/2 | 8850 | 3150 | 8 | 41.7 |
| FL-100 | 10 | 31/2 | 5 | 71/8 | 11/8 | 1 | 3/4 | 213/16 | 12390 | 2800 | 8 | 60.4 |
| FL-110 | 11 | 4 | 51/2 | 77/8 | 11/8 | 11/8 | 13/16 | 31/8 | 17700 | 2500 | 8 | 80.3 |
| FL-124 | 123/8 | 43/8 | 61/4 | 93/8 | 11/8 | 11/8 | 11/4 | 31/2 | 24780 | 2240 | 10 | 108 |
| FL-140 | 14 | 5 | 71/16 | 101/4 | 17/16 | 17/16 | 11/4 | 4 | 35400 | 2000 | 8 | 166 |
| FL-158 | 153/4 | 5 | 77/8 | 117/8 | 17/16 | 17/16 | 2 | 43/8 | 46905 | 1800 | 10 | 210 |
| FL-180 | 173/4 | 51/2 | 813/16 | 14 | 17/16 | 17/16 | 23/8 | 5 | 66375 | 1600 | 12 | 276 |
| FL-220 | 22 | 61/4 | 97/8 | 173/4 | 17/16 | 17/16 | 31/8 | 51/2 | 97350 | 1250 | 14 | 417 |
| FL-250 | 247/8 | 71/16 | 11 | 207/8 | 17/16 | 17/16 | 31/2 | 61/4 | 141600 | 1120 | 18 | 551 |
| Catalogue | Dimensions fondamentales | Alésage | Couple maximal (en - lb) | Régime de révolution maximum | Nombre de boulons n | Poids Livres |
||||||
| A | L | C | B | F | a | Alésage pilote | Alésage maximum | |||||
| FLS-44 | 43/8 | 19/16 | 2 | 3 | 5/8 | 3/8 | 1/2 | 13/16 | 974 | 6000 | 4 | 6.0 |
| FLS-50 | 5 | 13/4 | 23/16 | 33/8 | 23/32 | 9/16 | 1/2 | 13/8 | 1505 | 6000 | 4 | 8.3 |
| FLS-55 | 51/2 | 2 | 213/16 | 4 | 23/32 | 9/16 | 1/2 | 15/8 | 2655 | 6000 | 6 | 11.4 |
| FLS-63 | 63/8 | 23/16 | 31/8 | 49/16 | 23/32 | 9/16 | 9/16 | 17/8 | 3983 | 6000 | 8 | 15.4 |
| FLS-71 | 71/8 | 21/2 | 31/2 | 51/4 | 23/32 | 9/16 | 9/16 | 23/16 | 5576 | 5700 | 8 | 20.1 |
| FLS-79 | 77/8 | 213/16 | 4 | 53/4 | 7/8 | 3/4 | 11/16 | 23/8 | 7523 | 5200 | 8 | 31.5 |
| FLS-88 | 87/8 | 31/8 | 43/8 | 611/16 | 7/8 | 3/4 | 11/16 | 23/4 | 12390 | 4700 | 8 | 39.8 |
| FLS-100 | 10 | 31/2 | 5 | 71/8 | 11/8 | 1 | 3/4 | 3 | 14160 | 4200 | 8 | 59.4 |
| FLS-110 | 11 | 4 | 51/2 | 77/8 | 11/8 | 11/8 | 13/16 | 35/16 | 22150 | 3750 | 8 | 78.4 |
| FLS-124 | 123/8 | 43/8 | 61/4 | 93/8 | 11/8 | 11/8 | 11/4 | 315/16 | 35400 | 3350 | 10 | 103 |
| FLS-140 | 14 | 5 | 71/16 | 101/4 | 17/16 | 17/16 | 11/4 | 45/16 | 44250 | 3000 | 8 | 160 |
| FLS-158 | 153/4 | 5 | 77/8 | 117/8 | 17/16 | 17/16 | 2 | 415/16 | 66375 | 2650 | 10 | 198 |
| FLS-180 | 173/4 | 51/2 | 813/16 | 14 | 17/16 | 17/16 | 23/8 | 51/2 | 96750 | 2360 | 10 | 262 |
| FLS-220 | 22 | 61/4 | 97/8 | 173/4 | 17/16 | 17/16 | 31/8 | 515/16 | 123900 | 1900 | 10 | 408 |
| FLS-250 | 247/8 | 71/16 | 11 | 207/8 | 17/16 | 17/16 | 31/2 | 69/16 | 177000 | 1670 | 10 | 539 |
VACARME

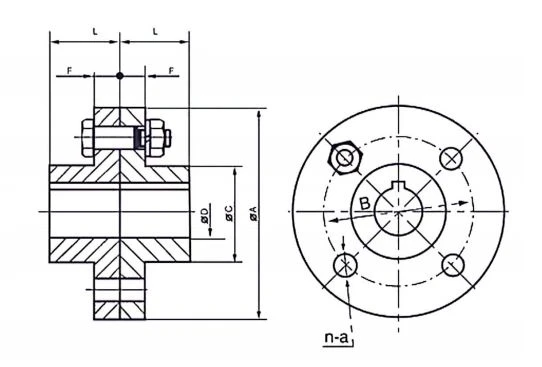

| Catalogue | dimensions fondamentales | Alésage | Boulons | Couple maximum (Nm) | Révolution maximale n (tr/min) | Moment d'inertie (kg.㎠) | G (kg) | |||||||
| A | C | B | a | L | F | Pilote | Max. | Tailles | Qté | |||||
| FL-100 | 100 | 42.5 | 67 | 10 | 35.5 | 16 | - | 25 | M10 | 4 | 63 | 4000 | 25 | 2.11 |
| FL-112 | 112 | 50 | 75 | 10 | 40 | 16 | - | 28 | M10 | 4 | 90 | 4000 | 40 | 2.75 |
| FL-125 | 125 | 56 | 85 | 14 | 45 | 18 | - | 32 | M14 | 4 | 130 | 4000 | 70 | 3.85 |
| FL-140 | 140 | 71 | 100 | 14 | 50 | 18 | - | 38 | M14 | 6 | 220 | 4000 | 120 | 5.35 |
| FL-160 | 160 | 80 | 115 | 14 | 56 | 18 | - | 45 | M14 | 8 | 360 | 4000 | 200 | 7.15 |
| FL-180 | 180 | 90 | 132 | 14 | 63 | 18 | - | 50 | M14 | 8 | 500 | 3800 | 330 | 9.42 |
| FL-200 | 200 | 100 | 145 | 20 | 71 | 22.4 | 18 | 56 | M20 | 8 | 710 | 3550 | 650 | 14.70 |
| FL-224 | 224 | 112 | 170 | 20 | 80 | 22.4 | 18 | 63 | M20 | 8 | 1000 | 3150 | 1000 | 18.90 |
| FL-250 | 250 | 125 | 180 | 25 | 90 | 28 | 20 | 71 | M20 | 8 | 1400 | 2800 | 1900 | 27.40 |
| FL-280 | 280 | 140 | 200 | 28 | 100 | 28 | 30 | 80 | M24 | 8 | 2000 | 2500 | 3100 | 36.40 |
| FL-315 | 315 | 160 | 236 | 28 | 112 | 28 | 32 | 90 | M24 | 10 | 2800 | 2240 | 5100 | 49.00 |
| FL-355 | 355 | 180 | 260 | 35.5 | 125 | 35.5 | 32 | 100 | M30 | 8 | 4000 | 2000 | 10000 | 75.30 |
| FL-400 | 400 | 200 | 300 | 35.5 | 125 | 35.5 | 50 | 110 | M30 | 10 | 5300 | 1800 | 16000 | 95.20 |
| FL-450 | 450 | 224 | 355 | 35.5 | 140 | 35.5 | 60 | 125 | M30 | 12 | 7500 | 1600 | 27000 | 125.00 |
| FL-560 | 560 | 250 | 450 | 35.5 | 160 | 35.5 | 80 | 140 | M30 | 14 | 11000 | 1250 | 61000 | 189.00 |
| FL-630 | 630 | 280 | 530 | 35.5, | 180 | 35.5 | 90 | 160 | M30 | 18 | 16000 | 1120 | 100000 | 250.00 |
| Catalogue | dimensions fondamentales | Alésage | Boulons | Couple maximum (Nm) | Révolution maximale n (tr/min) | Moment d'inertie (kg.㎠) | G (kg) | ||||||||
| A | C | B | a | L | F | Pilote | Max. | Tailles | Qté | ||||||
| FLS-112 FLS-125 FLS-140 FLS-160 FLS-180 |
112 125 140 160 180 |
50 56 71 80 90 |
75 85 100 115 132 |
10 14 14 14 14 |
40 45 50 56 63 |
16 18 18 18 18 |
13 13 13 14 14 |
30 35 42 48 55 |
M10 M14 M14 M14 M14 |
4 4 6 8 8 |
110 170 300 450 630 |
6000 6000 6000 6000 5700 |
43 75 120 210 350 |
2.90 4.03 5.55 7.49 9.73 |
|
| FLS-200 FLS-224 FLS-250 FLS-280 FLS-315 |
200 224 250 280 315 |
100 112 125 140 160 |
145 170 180 200 236 |
20 20 25 28 28 |
71 80 90 100 112 |
22.4 22.4 28 28 28 |
18 18 20 30 32 |
60 70 75 85 100 |
M20 M20 M20 M24 M24 |
8 8 8 8 10 |
850 1400 1600 2500 4000 |
5200 4700 4200 3750 3350 |
690 1100 2000 3300 5400 |
15.30 19.30 28.80 38.00 50.00 |
|
| FLS-355 FLS-400 FLS-450 FLS-560 FLS-630 |
355 400 450 560 630 |
180 200 224 250 280 |
260 300 355 450 530 |
36 36 36 36 36 |
125 125 140 160 180 |
35.5 35.5 35.5 35.5 35.5 |
32 50 60 80 90 |
110 125 140 150 170 |
M30 M30 M30 M30 M30 |
8 10 12 14 18 |
5000 7500 11000 14000 20000 |
3000 2650 2360 1900 1670 |
11000 17000 28000 65000 110000 |
77.50 96.60 127.00 198.00 261.00 |
|
