Hangzhou Ocean Industry Co., Ltd. est l’un des principaux fabricants et fournisseurs d’accouplements de type RM en Chine. Bienvenue dans la vente en gros de chaînes industrielles durables et de pièces de transmission de puissance fabriquées en Chine ici à partir de notre usine. Tous les produits personnalisés sont de haute qualité et à prix compétitif.
Les accouplements de type RM sont des accouplements rigides principalement utilisés pour relier rigidement les extrémités de deux arbres. La gamme de produits comprend une large gamme de tailles et de types pour répondre aux différents besoins du marché. Cet accouplement est particulièrement adapté à une utilisation dans n'importe quelle connexion d'arbre où un alignement précis est requis mais où la flexibilité n'est pas requise.
De plus, les accouplements de type RM doivent être équilibrés dynamiquement dans la mesure de Q6.3 lorsque la vitesse de rotation atteint la moitié de sa limite.
En résumé, les accouplements de type RM constituent une solution efficace conçue pour les liaisons d'arbres rigides, disponibles dans une large gamme de tailles et de types pour répondre aux besoins de différents marchés, avec d'excellentes propriétés mécaniques et durabilité.
Paramètre
Gamme de produits
| Normes | Type de série | Gamme de tailles |
| ANSI/DIN | RM | RM12-RM60 |

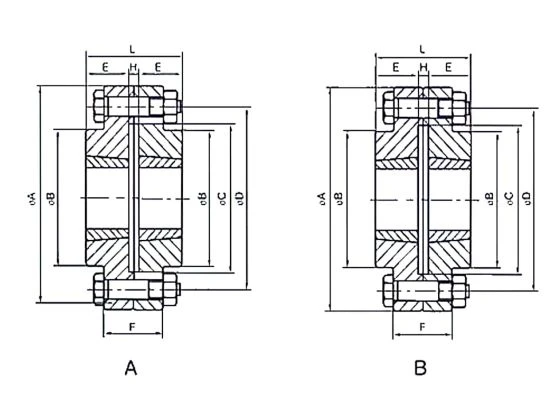

Accouplements de type RM à alésage conique
| Catalogue | Buisson | Dimensions fondamentales | Alésage | Boulons | Couple maximum (Nm) | Révolution maximale n (tr/min) | G (kg) |
|||||||||
| A | B | C | D | E | F | H | L | mm | maximum | Tailles | Quantité | |||||
| RM12 | 1210 | 118 | 76 | 83 | 102 | 25.4 | 35 | 6.2 | 57 | 11 | 32 | M10 | 4 | 130 | 4000 | 3.5 |
| RM16 | 1615 | 127 | 83 | 90 | 105 | 38.1 | 43 | 6.8 | 83 | 14 | 42 | M10 | 6 | 220 | 4000 | 4.5 |
| RM25 | 2517 | 178 | 127 | 123 | 149 | 44.5 | 51 | 8 | 97 | 20 | 60 | M12 | 8 | 500 | 3800 | 11 |
| 30 RM | 3030 | 216 | 152 | 146 | 184 | 76.2 | 65 | 6.6 | 159 | 25 | 75 | M16 | 8 | 1000 | 3150 | 23 |
| RM35 | 3535 | 248 | 178 | 178 | 213 | 89 | 75 | 7 | 185 | 35 | 90 | M20 | 8 | 1400 | 2800 | 38 |
| RM40 | 4040 | 298 | 216 | 210 | 257 | 101.6 | 76 | 6.8 | 210 | 40 | 100 | M20 | 8 | 2700 | 2250 | 64 |
| RM45 | 4545 | 330 | 241 | 230 | 286 | 114.3 | 86 | 6.4 | 235 | 55 | 110 | M24 | 8 | 3200 | 2100 | 88 |
| RM50 | 5050 | 362 | 267 | 268 | 314 | 127 | 90 | 6 | 260 | 60 | 125 | M24 | 8 | 4000 | 2000 | 155 |

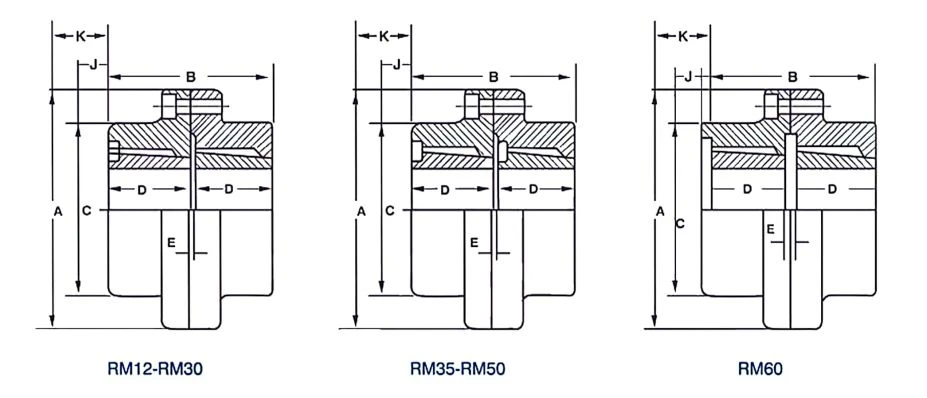

Douille conique BTL
| Catalogue | Buisson | Alésage | Dimension | Couple (en - lb) | Max. (RPm) | poids en livres | |||||||
| Min. | Max. | A | B | C | D | E | J | K | |||||
| RM12 | 1210 | 1/2 | 11/4 | 45/8 | 21/4 | 3 | 1 | 1/4 | 0.65 | 1 .00 | 1150 | 4980 | 7.7 |
| RM16 | 1615 | 1/2 | 111/16 | 5 | 31/4 | 31/4 | 11/2 | 1/4 | 0.81 | 1.06 | 1947 | 4000 | 9.9 |
| RM25 | 2517 | 1/2 | 211/16 | 7 | 37/8 | 5 | 13/4 | 1/4 | 1.00 | 1.63 | 4425 | 3545 | 24.2 |
| 30 RM | 3030 | 13/16 | 31/4 | 81/2 | 61/4 | 6 | 3 | 1/4 | 1.19 | 2.06 | 8850 | 2920 | 50.7 |
| RM35 | 3535 | 13/16 | 315/16 | 93/4 | 71/4 | 7 | 31/2 | 1/4 | 1.31 | 2.69 | 12390 | 2545 | 83.8 |
| RM40 | 4040 | 17/16 | 47/16 | 113/4 | 81/4 | 81/2 | 4 | 1/4 | 1.63 | 3.33 | 23895 | 2115 | 141.1 |
| RM45 | 4545 | 115/16 | 415/16 | 13 | 91/4 | 91/2 | 41/2 | 1/4 | 1.94 | 4.05 | 28320 | 1910 | 194 |
| RM50 | 5050 | 27/16 | 5 | 141/4 | 101/4 | 101/2 | 5 | 1/4 | 1.94 | 4.05 | 35400 | 1910 | 341.7 |
| 60 RM | 6050 | 47/16 | 6 | 20 | 103/4 | 16 | 5 | 3/4 | 1.63 | 4.35 | 254000 | 1240 | 526 |
